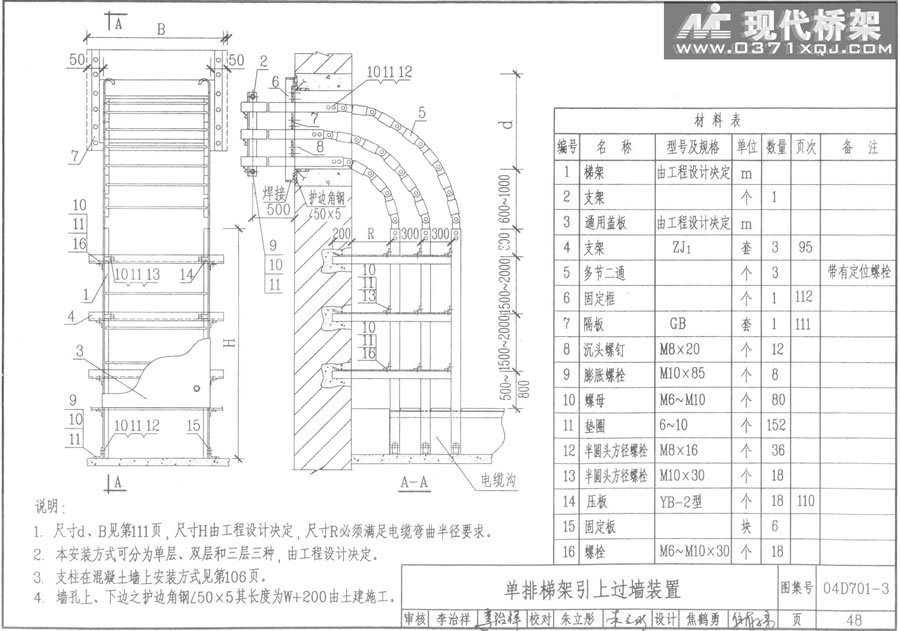

单排梯架引上过墙装置
说明：
1．尺寸d、B见第111页，尺寸H由工程设计决定，尺寸R必须满足电缆弯曲半径要求。
2．本安装方式可分为单层，双层和三层三种，由工程设计决定。
3．支柱在混凝土墙上安装方式见笫106页。
4．墙孔上，下边之护边角钢<50×5其长度为w+200由土建施工。
