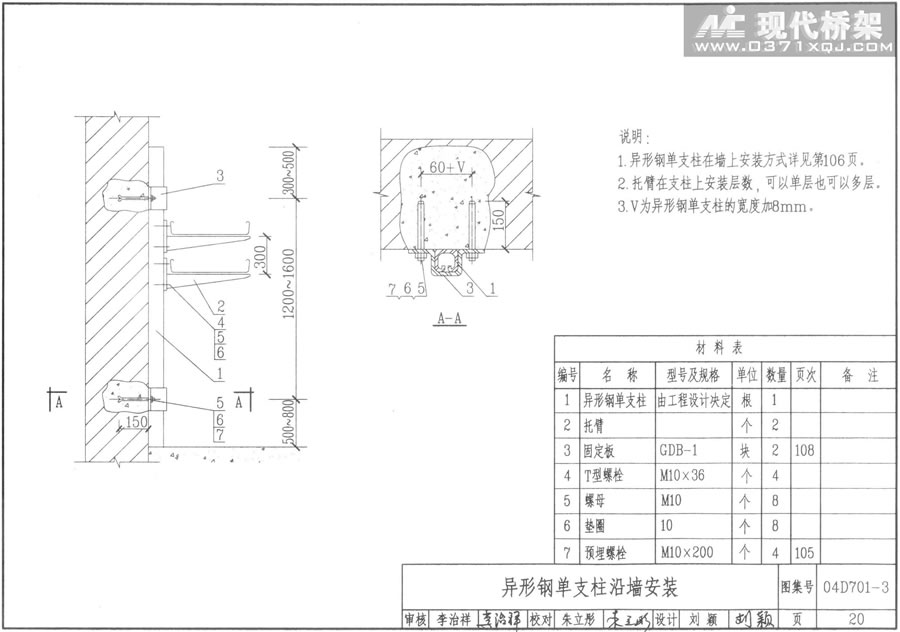

异形钢单支柱沿墙安装

点击数： 【字体：小 大】 【收藏】 【打印文章】 【查看评论】
　

异形钢单支柱沿墙安装

 说明：

1.异形钢单支柱在墙上安装方式详见第106页。
2.托臂在支柱上安装层数，可以单层也可以多层。
3.V型异形钢单支柱的宽度加8MM。



材料表
编号 名称 型号及规格 单位 数量 页次 备注
1 异形钢单支柱 有工程设计决定 根 1
2 托臂   个 2 108
3 固定板

GDB-1

 块 2
4 T型螺栓 M10X36 个 4
5 螺母 M10 个 8
6 垫圈 10 个 8
7 预埋螺栓 M10X200 个 4 105
