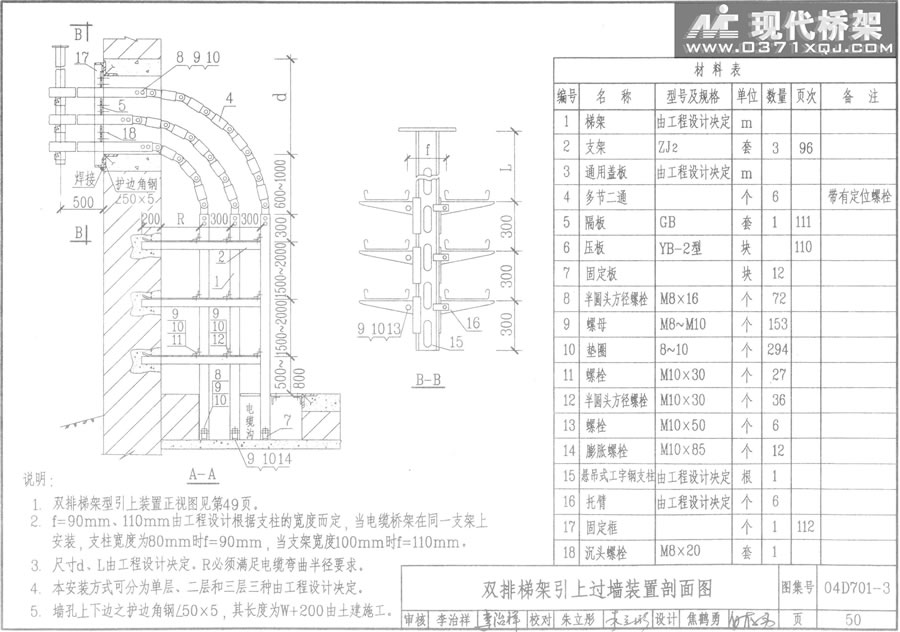

双排梯架引上过墙装置剖面图
说明：
2 f=90mm、l10mm由工程设计根据支柱的宽度而定．当电缆桥架在同一支架上安装．支柱宽度为80mm时f=90mm．当支架宽度lOOmm时f=llOmm。
3．尺寸d、L由工程设计决定。R必须满足电缆弯曲半径要求。
4．本安装方式可分为单层，二层和三层三种由工程设计决定。
5．墙孔上下边之护边角钢<50×5,其长度为W+200由土建施工。
