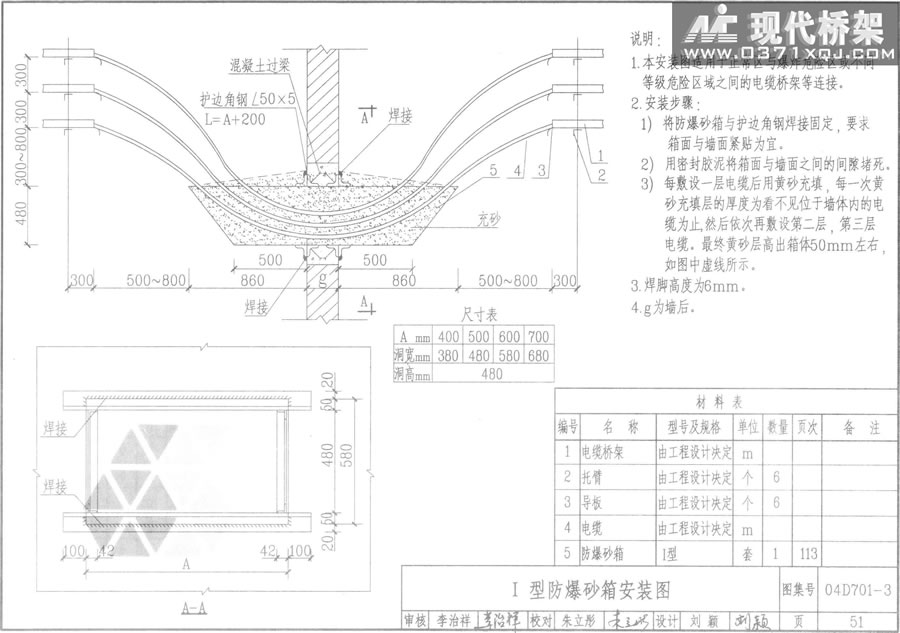

I型防爆砂箱安装图
说明：
1．本安装图适用于正常区与爆炸危险区或不同等级危险区域之间的电缆桥架等连接。
2．安装步骤：
1)将防爆砂箱与护边角钢焊接固定．要求箱面与墙面紧贴为宜。
2)用密封胶泥将箱面与墙面之间的间隙堵死。
3)每敷设一层电缆后用黄砂充填，每一次黄砂充填层的厚度为看不见位于墙体内的电缆为止然后依次再敷设第二层,第三层电缆。最终黄砂层高出箱体50mm左右．如图中虚线所示。
3．焊脚高度为6mm。
4，g为墙后。
