电缆桥架防爆隔离段安装图

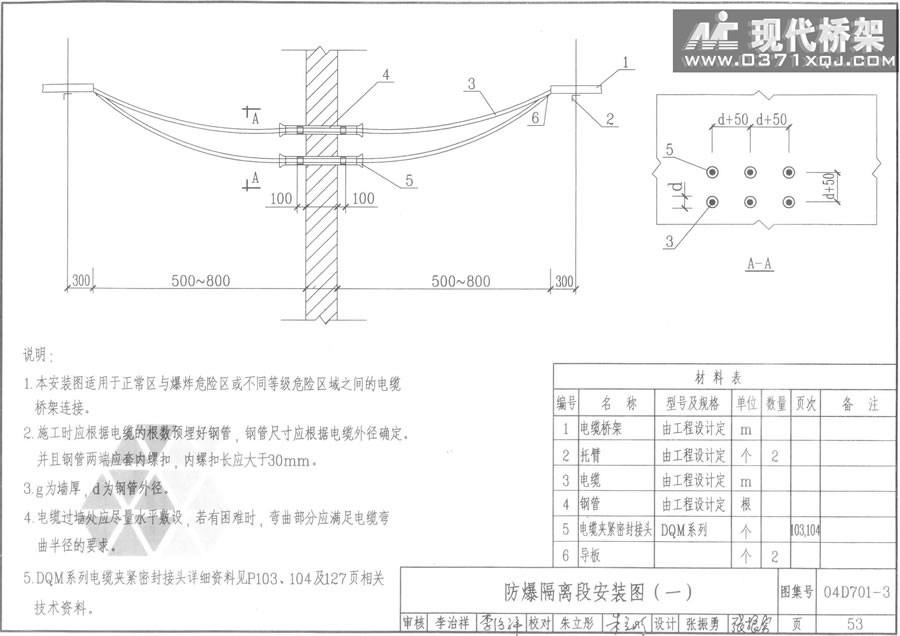

[NextPage电缆桥架防爆隔离段安装图（一）]

说明：
1．本安装图适用于正常区与爆炸危险区或不同等级危险区域之间的电缆桥架连接。
2．施工时应根据电缆的根数埋好钢管’钢管尺寸应根据电缆外径确定。并且钢管两端应套内螺扣，内螺扣长应大于30mm。
3.g为墙厚，d为钢管外径。
4．电缆过墙处应尽量水平敷设，若有困难时，弯曲部分应满足电缆弯曲半径的要求。
5．DQM系列电缆夹紧密封接头详细资料见P103、104及127页相关技术资料。

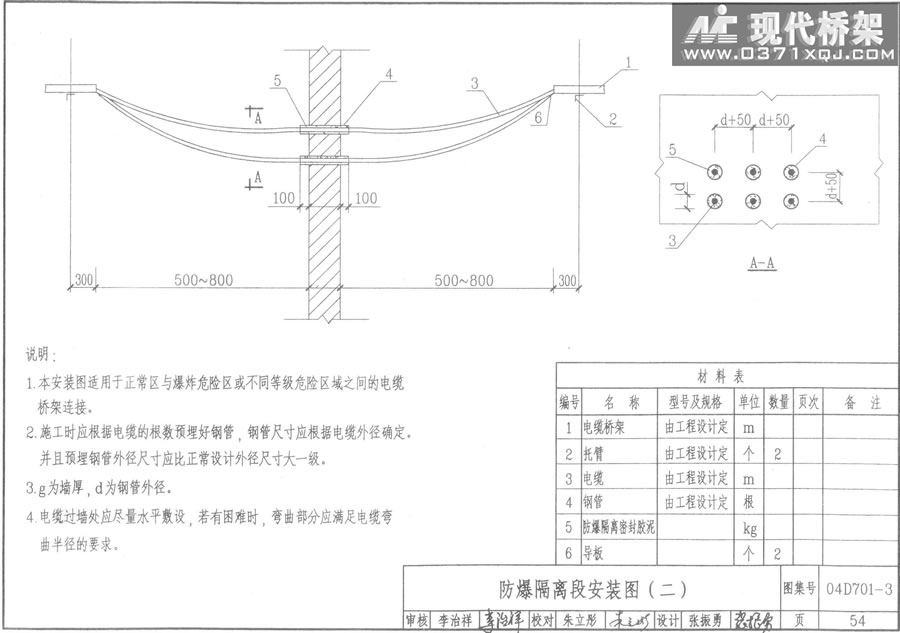

[NextPage电缆桥架防爆隔离段安装图（二）]

说明：
1．本安装图适用于正常区与爆炸危险区或不同等级危险区域之间的电缆桥架连接。
2．施工时应根据电缆的根数预埋好钢管．钢管尺寸应根据电缆外径确定。并且预埋钢管外径尺寸应比正常设计外径尺寸大一级。
3．g为墙厚，d为钢管外径。
4．电缆过墙处应尽量水平敷设，若有困难时，弯曲部分应满足电缆弯曲半径的要求。
