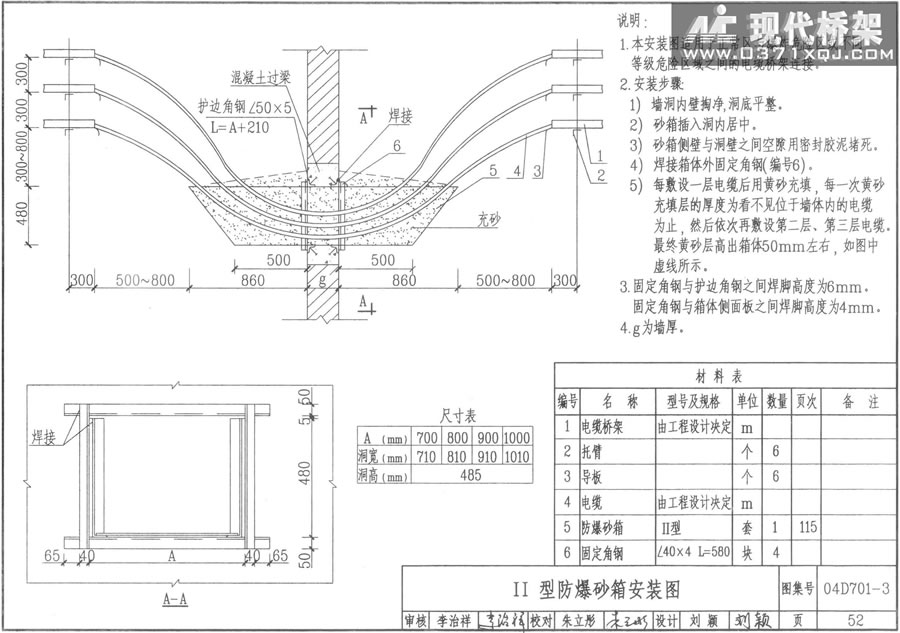

II型防爆砂箱安装图

说明：
1．本安装图适用于正常区与爆炸危险区或不同等级危险区域之间的电缆桥架连接。
2．安装步骤

    1)墙洞内壁掏净洞底平整。

    2)砂箱插入洞内居中。

    3)砂箱侧壁与洞壁之间空隙用密封胶泥堵死。

    4)焊接箱体外固定角钢（编号6）。

    5)每敷设一层电缆后用黄砂充填，每一次黄砂充填层的厚度为看不见位于墙体内的电缆为止．然后依次再敷设第二层、笫三层电缆。最终黄砂层高出箱体50mm左右．如图中虚线所示。

3．固定角钢与护边角钢之间焊脚高度为6mm。固定角钢与箱体侧面板之间焊脚高度为4mm。

4．g为墙厚。
