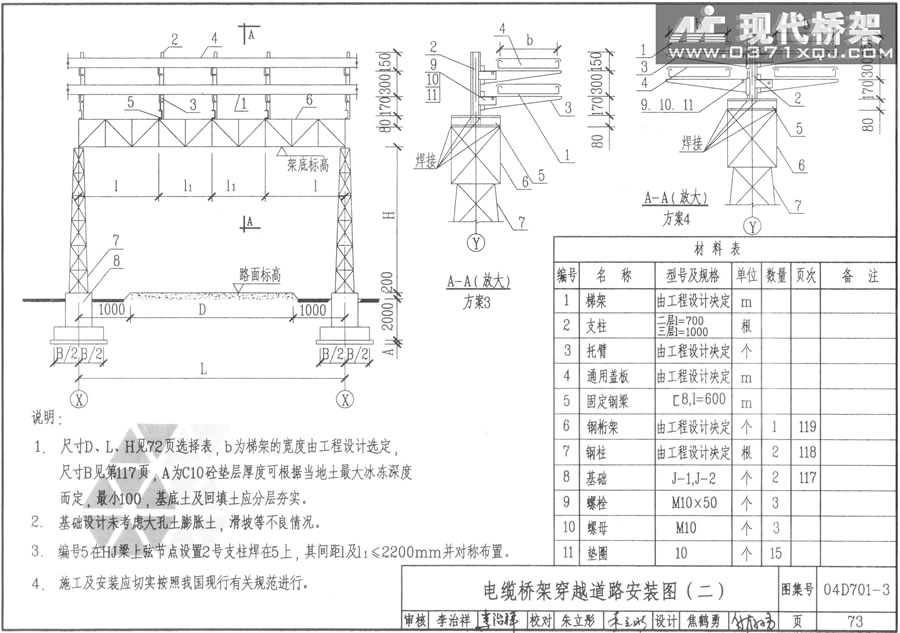

电缆桥架穿越道路安装图

第 1 页：电缆桥架穿越道路安装图（一） 第 2 页：电缆桥架穿越道路安装图（二）

说明：
1．尺寸D、L、H见72页选择表，b为梯架的宽度由工程设计选定，尺寸B见第117页，A为C10砼垫层厚度可根据当地土最大冰冻深度而定，最小100，基底土及回填土应分层夯实。
2．基础设计未考虑大孔土膨胀土，滑坡等不良情况。
3．编号5在HJ梁上弦节点设置2号支柱焊在5上，其间距l及11≤2200mm并对称布置。
4. 施工及安装应切实按照我国现行有关规范进行。
